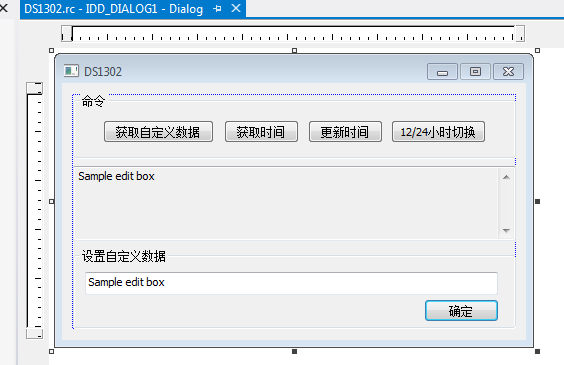

【上位机截图】
获取DS1302中的31字节RAM数据（主电源切断后仍能保存，只要备用电池有电）：

获取DS1302上的当前时间：

电脑上的时间与DS1302同步：

12/24小时制切换：

更新RAM数据：

【下位机】

【单片机程序】
#include <reg52.h>
#include <intrins.h>

#define BCD(n) (((n) / 10 << 4) + (n) % 10)
#define DEBCD(n) ((((n) & 0xf0) >> 4) * 10 + ((n) & 0x0f))

sbit SCLK = P1^0;
sbit DATA = P1^1;
sbit RST = P1^2;

sbit RS = P2^0;
sbit RW = P2^1;
sbit E = P2^2;
sbit BF = P0^7;

sbit K5 = P1^4; // 写入数据的按键
sbit K6 = P1^5; // 清除数据的按键
sbit K7 = P1^6; // AM/PM切换键
sbit K8 = P1^7; // 小时调整键

bit load_flag = 0;
char comm_buf[32];
int comm_i = -1;
unsigned char comm_cmd = 0;

void delay(unsigned int n)
{
    unsigned char i;
    while (n--)
        for (i = 0; i < 115; i++);
}

void Write1302(unsigned char dat)
{
    unsigned char i;
    for (i = 0; i < 8; i++)
    {
        DATA = dat & 1;
        dat >>= 1;
        SCLK = 1;
        _nop_();
        _nop_();
        SCLK = 0;
    }
}

void WriteSet1302(unsigned char addr, unsigned char dat)
{
    RST = 0;
    SCLK = 0;
    RST = 1;
    Write1302(addr & 0xfe);
    Write1302(dat);
    RST = 0;
}

unsigned char Read1302(void)
{
    unsigned char dat = 0;
    unsigned char i;
    DATA = 1;
    for (i = 0; i < 8; i++)
    {
        _nop_();
        _nop_();
        dat >>= 1;
        if (DATA)
            dat |= 0x80;
        SCLK = 1;
        _nop_();
        _nop_();
        SCLK = 0;
    }
    return dat;
}

unsigned char ReadSet1302(unsigned char addr)
{
    unsigned char dat;
    RST = 0; // 开机时RST默认为1，所以必须先置0防止第一次读的时候出错
    SCLK = 0;
    RST = 1;
    Write1302(addr | 1);
    dat = Read1302();
    RST = 0;
    return dat;
}

void LCDBusyTest(void)
{
    RS = 0;
    RW = 1;
    E = 1;
    _nop_();
    _nop_();
    BF = 1;
    while (BF);
    E = 0;
    _nop_();
}

void LCDWriteCmd(unsigned char cmd)
{
    LCDBusyTest();
    RS = 0;
    RW = 0;
    E = 1;
    P0 = cmd;
    _nop_();
    E = 0;
    _nop_();
}

void LCDWriteData(unsigned char dat)
{
    LCDBusyTest();
    RS = 1;
    RW = 0;
    P0 = dat;
    E = 1;
    _nop_();
    _nop_();
    E = 0;
    _nop_();
}

void LCDWriteString(char *s)
{
    while (*s)
        LCDWriteData(*s++);
}

/*void LCDWriteNumber(unsigned char num)
{
    char str[4];
    str[0] = num / 100 + '0';
    str[1] = num % 100 / 10 + '0';
    str[2] = num % 10 + '0';
    str[3] = '\0';
    if (str[0] == '0')
    {
        if (str[1] == '0')
            LCDWriteString(str + 2);
        else
            LCDWriteString(str + 1);
    }
    else
        LCDWriteString(str);
}*/

void LCDInit(void)
{
    delay(40);
    LCDWriteCmd(0x30);
    delay(10);
    LCDWriteCmd(0x30);
    delay(10);
    LCDWriteCmd(0x0c);
    delay(1);
    LCDWriteCmd(0x01);
}

void SaveData(void)
{
    char str[] = "Keyword:abcd45efThat's a string";
    char i;
    WriteSet1302(0x8e, 0);
    for (i = 0; str[i] != '\0'; i++)
        WriteSet1302(0xc0 + i * 2, str[i]);
    WriteSet1302(0x8e, 0x80);
}

void ClearData(void)
{
    char i;
    WriteSet1302(0x8e, 0);
    for (i = 0; i < 31; i++)
        WriteSet1302(0xc0 + i * 2, '*');
    WriteSet1302(0x8e, 0x80);
}

void LoadData(void)
{
    unsigned char i, dat;
    bit end = 0;
    LCDWriteCmd(0x80);
    for (i = 0; i < 31; i++)
    {
        if (i == 16)
            LCDWriteCmd(0x90);
        if (!end)
        {
            dat = ReadSet1302(0xc1 + i * 2);
            if (dat == '\0')
            {
                end = 1;
                dat = ' ';
            }
        }
        LCDWriteData(dat);
    }
    LCDWriteData(' ');
}

void DisplayNum(unsigned char num)
{
    num = DEBCD(num);
    LCDWriteData('0' + num % 100 / 10);
    LCDWriteData('0' + num % 10);
}

void DisplayTime(void)
{
    char list[] = {0xc8, 0xd5, 0xd2, 0xbb, 0xb6, 0xfe, 0xc8, 0xfd, 0xcb, 0xc4, 0xce, 0xe5, 0xc1, 0xf9, 0x00};
    unsigned char tmp = ReadSet1302(0x81);
    char pm = 2;
    unsigned char hour = ReadSet1302(0x85);
    static unsigned char last_sec = -1;
    static unsigned char last_hour = -1;
    if (tmp == last_sec && hour == last_hour)
        return;
    last_sec = tmp;
    last_hour = hour;

    LCDWriteCmd(0x88);
    LCDWriteString("20");
    DisplayNum(ReadSet1302(0x8d));
    LCDWriteString("年");
    DisplayNum(ReadSet1302(0x89));
    LCDWriteString("月");
    DisplayNum(ReadSet1302(0x87));
    LCDWriteString("日");

    LCDWriteCmd(0x98);
    if (hour & 0x80)
    {
        if (hour & 0x20)
            pm = 1;
        else
            pm = 0;
        hour &= 0x1f;
    }
    DisplayNum(hour);
    LCDWriteData(':');
    DisplayNum(ReadSet1302(0x83));
    LCDWriteData(':');
    DisplayNum(tmp);

    if (pm == 0)
        LCDWriteString("AM");
    else if (pm == 1)
        LCDWriteString("PM");
    else
        LCDWriteString("  ");

    LCDWriteString("星期");
    tmp = (ReadSet1302(0x8b) & 0x07);
    if (tmp == 7)
        tmp = 0;
    LCDWriteData(list[2 * tmp]);
    LCDWriteData(list[2 * tmp + 1]);
}

void ChangeHour(void)
{
    unsigned char dat = ReadSet1302(0x85);
    unsigned char hour;
    if (dat & 0x80)
    {
        // 12 -> 24
        hour = dat & 0x1f;
        hour = DEBCD(hour);
        if (dat & 0x20)
        {
            if (hour != 12)
                hour += 12;
        }
        else
        {
            if (hour == 12)
                hour = 0; // 12 AM
        }
        dat = BCD(hour);
    }
    else
    {
        // 24 -> 12
        hour = DEBCD(dat);
        dat = 0x80;
        if (hour > 12)
        {
            hour -= 12;
            dat |= 0x20 | BCD(hour);

        }
        else if (hour == 0)
            dat |= BCD(12); // 12 AM
        else
        {
            dat |= BCD(hour);
            if (hour == 12)
                dat |= 0x20; // 12 PM
        }
    }
    WriteSet1302(0x8e, 0);
    WriteSet1302(0x84, dat);
    WriteSet1302(0x8e, 0x80);
}

void IncrementHour(void)
{
    unsigned char dat = ReadSet1302(0x85);
    unsigned char hour;
    if (dat & 0x80)
    {
        hour = dat & 0x1f;
        hour = DEBCD(hour);
        dat &= 0xe0;
        if (hour == 12) // 12 AM/PM -> 1 AM/PM
            hour = 1;
        else
        {
            hour++;
            if (hour == 12)
                dat ^= 0x20; // 11 AM/PM -> 12 PM/AM
        }
        dat |= BCD(hour);
    }
    else
    {
        hour = DEBCD(dat);
        if (hour == 23)
            hour = 0;
        else
            hour++;
        dat = BCD(hour);
    }
    WriteSet1302(0x8e, 0);
    WriteSet1302(0x84, dat);
    WriteSet1302(0x8e, 0x80);
}

int main(void)
{
    LCDInit();
    LoadData();

    if (ReadSet1302(0x81) & 0x80)
    {
        WriteSet1302(0x8e, 0);
        WriteSet1302(0x8c, BCD(16));
        WriteSet1302(0x8a, BCD(1));
        WriteSet1302(0x88, BCD(7));
        WriteSet1302(0x86, BCD(11));
        WriteSet1302(0x84, BCD(23));
        WriteSet1302(0x82, BCD(8));
        WriteSet1302(0x80, BCD(40));
        WriteSet1302(0x8e, 0x80);
    }

    SCON = 0x50;
    TMOD = 0x20;
    TH1 = TL1 = 0xfd;
    TR1 = 1;
    ES = 1;
    EA = 1;

    while (1)
    {
        DisplayTime();
        if (load_flag)
        {
            load_flag = 0;
            LoadData();
        }
        if (!K5)
        {
            delay(10);
            if (!K5)
            {
                SaveData();
                LoadData();
                while (!K5);
            }
        }
        if (!K6)
        {
            delay(10);
            if (!K6)
            {
                ClearData();
                LoadData();
                while (!K6);
            }
        }
        if (!K7)
        {
            delay(10);
            if (!K7)
            {
                ChangeHour();
                while (!K7);
            }
        }
        if (!K8)
        {
            delay(10);
            if (!K8)
            {
                IncrementHour();
                while (!K8);
            }
        }
    }
}

void send(unsigned char dat)
{
    SBUF = dat;
    while (!TI);
    TI = 0;
}

void send1302data(void)
{
    char i;
    for (i = 0; i < 31; i++)
        send(ReadSet1302(0xc1 + i * 2));
}

void sendtime(void)
{
    unsigned char i;
    for (i = 0x81; i <= 0x8f; i += 2)
        send(ReadSet1302(i));
}

void es(void) interrupt 4
{
    unsigned char i, dat;
    if (RI)
    {
        dat = SBUF;
        if (comm_i >= 0 && comm_i < sizeof(comm_buf))
        {
            comm_buf[comm_i] = dat;
            if (comm_cmd == 0x02 && dat == '\0')
            {
                comm_i = -1;
                WriteSet1302(0x8e, 0);
                for (i = 0; i < 31; i++)
                {
                    WriteSet1302(0xc0 + i * 2, comm_buf[i]);
                    if (comm_buf[i] == '\0')
                        break;
                }
                WriteSet1302(0x8e, 0x80);
                load_flag = 1;
                send(0x80 | i); // 应答信号: 最高位始终为1，其他位表示收到的字符串长度
            }
            else if (comm_cmd == 0x04 && comm_i >= 7)
            {
                comm_i = -1;
                WriteSet1302(0x8e, 0);
                WriteSet1302(0x80, 0x80); // 停止走时
                WriteSet1302(0x80, comm_buf[0]);
                WriteSet1302(0x82, comm_buf[1]);
                if (ReadSet1302(0x85) & 0x80)
                    WriteSet1302(0x84, comm_buf[3]);
                else
                    WriteSet1302(0x84, comm_buf[2]);
                WriteSet1302(0x86, comm_buf[4]);
                WriteSet1302(0x88, comm_buf[5]);
                WriteSet1302(0x8a, comm_buf[6]);
                WriteSet1302(0x8c, comm_buf[7]);
                WriteSet1302(0x8e, 0x80);
                send(0x80);
            }
            else
                comm_i++;
        }
        else
        {
            comm_cmd = dat;
            switch (dat)
            {
            case 0x01:
                ChangeHour();
                i = ReadSet1302(0x85);
                if (i & 0x80)
                    send(0x81);
                else
                    send(0x80);
                break;
            case 0x02:
            case 0x04:
                comm_i = 0;
                break;
            case 0x03:
                send(0x20);
                send1302data();
                break;
            case 0x05:
                send(0x20);
                sendtime();
                break;
            default:
                send(0xff);
            }
        }
        RI = 0;
    }
}

【电脑端程序（使用C语言编写）】
#include <tchar.h>
#include <time.h>
#include <Windows.h>
#include <CommCtrl.h>
#include <strsafe.h>
#include "resource.h"

#define BCD(n) (((n) / 10 << 4) + (n) % 10)
#define DEBCD(n) ((((n) & 0xf0) >> 4) * 10 + ((n) & 0x0f))

#pragma comment(lib, "comctl32.lib")
#pragma comment(linker, "\"/manifestdependency:type='win32' name='Microsoft.Windows.Common-Controls' version='6.0.0.0' processorArchitecture='*' language='*' publicKeyToken='6595b64144ccf1df'\"")

HANDLE hCommPort;
HWND hwndMain;
HWND hwndEdit1, hwndEdit2;

void OpenPort(void)
{
    COMMTIMEOUTS tout;
    DCB dcb;
    hCommPort = CreateFile(TEXT("\\\\.\\COM10"), GENERIC_READ | GENERIC_WRITE, (DWORD)NULL, NULL, OPEN_EXISTING, (DWORD)NULL, NULL);
    if (hCommPort == INVALID_HANDLE_VALUE)
    {
        MessageBox(hwndMain, TEXT("打开串口失败"), TEXT("错误"), MB_ICONERROR);
        EndDialog(hwndMain, 0);
    }

    // 指定波特率
    ZeroMemory(&dcb, sizeof(dcb));
    dcb.DCBlength = sizeof(DCB);
    GetCommState(hCommPort, &dcb);
    dcb.BaudRate = CBR_9600;
    dcb.ByteSize = 8;
    dcb.Parity = NOPARITY;
    dcb.StopBits = ONESTOPBIT;
    SetCommState(hCommPort, &dcb);

    // 指定超时时间
    ZeroMemory(&tout, sizeof(tout));
    tout.ReadTotalTimeoutConstant = 1000;
    SetCommTimeouts(hCommPort, &tout);
}

void DisplayTime(LPSTR buf)
{
    int hour, wday;
    TCHAR h[4];
    LPTSTR list = TEXT("日一二三四五六");
    TCHAR str[100];
    if (buf[3] & 0x80)
    {
        if (buf[3] & 0x20)
            h[0] = 'P';
        else
            h[0] = 'A';
        h[1] = 'M';
        h[2] = ' ';
        h[3] = '\0';

        hour = buf[3] & 0x1f;
        hour = DEBCD(hour);
    }
    else
    {
        h[0] = '\0';
        hour = DEBCD(buf[3]);
    }

    wday = buf[6] & 0x07;
    if (wday == 7)
        wday = 0;

    StringCbPrintf(str, sizeof(str), TEXT("20%02d年%02d月%02d日\r\n%02d:%02d:%02d %s星期%c"), DEBCD(buf[7]), DEBCD(buf[5]), DEBCD(buf[4]), hour, DEBCD(buf[2]), DEBCD(buf[1]), h, list[wday]);
    SetWindowText(hwndEdit1, str);
}

void SendTime(void)
{
    BYTE buf[9];
    DWORD dwSize;
    time_t t = time(NULL);
    struct tm info;
    localtime_s(&info, &t);
    buf[0] = 0x04;
    buf[1] = BCD(info.tm_sec);
    buf[2] = BCD(info.tm_min);
    buf[3] = BCD(info.tm_hour);
    buf[5] = BCD(info.tm_mday);
    buf[6] = BCD(info.tm_mon + 1);
    if (info.tm_wday == 0)
        buf[7] = 7;
    else
        buf[7] = info.tm_wday;
    buf[8] = BCD(info.tm_year - 100);

    buf[4] = 0x80;
    if (info.tm_hour > 12)
        buf[4] |= 0x20 | BCD(info.tm_hour - 12);
    else if (info.tm_hour == 0)
        buf[4] |= BCD(12);
    else
    {
        buf[4] |= buf[3];
        if (info.tm_hour == 12)
            buf[4] |= 0x20;
    }

    WriteFile(hCommPort, buf, sizeof(buf), &dwSize, NULL);
    ReadFile(hCommPort, buf, 1, &dwSize, NULL);
    if (buf[0] & 0x80)
        SetWindowText(hwndEdit1, TEXT("更新时间成功"));
    else
        SetWindowText(hwndEdit1, TEXT("更新时间失败"));
}

INT_PTR CALLBACK DlgProc(HWND hWnd, UINT uMsg, WPARAM wParam, LPARAM lParam)
{
    char buf[101];
    DWORD dwSize;
    int i;
    int wmId;
    WCHAR str[100];

    switch (uMsg)
    {
    case WM_INITDIALOG:
        hwndMain = hWnd;
        hwndEdit1 = GetDlgItem(hWnd, IDC_EDIT1);
        hwndEdit2 = GetDlgItem(hWnd, IDC_EDIT2);
        SendMessage(hWnd, WM_SETICON, ICON_BIG, (LPARAM)LoadIcon(NULL, IDI_APPLICATION));
        OpenPort();
        break;
    case WM_COMMAND:
        wmId = LOWORD(wParam);
        switch (wmId)
        {
        case IDOK:
            GetWindowTextW(hwndEdit2, str, _countof(str)); // 获取用户输入的内容(UTF-16)
            ZeroMemory(buf, sizeof(buf));
            WideCharToMultiByte(20936, (DWORD)NULL, str, wcslen(str), buf + 1, sizeof(buf) - 1, NULL, NULL); // 将UTF-16编码转换为液晶使用的GB2312编码(第一个参数指定)
            buf[0] = 0x02; // 要发送的第一个字节为控制指令

            // 计算要发送的数据量
            dwSize = strlen(buf);
            if (dwSize < 32)
                dwSize++; // 发送小于32字节的内容时, 必须以\0结束
            else if (dwSize > 32)
            {
                MessageBox(hwndMain, TEXT("您输入的内容太长, 无法保存"), TEXT("提示"), MB_ICONWARNING);
                break;
            }

            // 检查输入的字符串能否在液晶上成功显示，例如"a中"就不能正常显示
            for (i = 1; i < (int)dwSize; i += 2)
            {
                if (!(buf[i] & 0x80) && (buf[i + 1] & 0x80))
                {
                    MessageBox(hwndMain, TEXT("您输入的内容无法在液晶上正确显示\n请重新输入！"), TEXT("提示"), MB_ICONWARNING);
                    return FALSE;
                }
            }

            WriteFile(hCommPort, buf, strlen(buf) + 1, &dwSize, NULL);
            ReadFile(hCommPort, buf, 1, &dwSize, NULL);
            if (buf[0] & 0x80)
            {
                StringCbPrintf(str, sizeof(str), TEXT("成功写入%d个字符"), buf[0] & 0x7f);
                MessageBox(hwndMain, str, TEXT("提示"), MB_ICONINFORMATION);
            }
            else
                MessageBox(hwndMain, TEXT("写入数据失败"), TEXT("提示"), MB_ICONWARNING); // 若收到的数据最高位不是1, 则表明写入失败
            break;
        case IDCANCEL:
            CloseHandle(hCommPort);
            EndDialog(hWnd, wmId);
            break;
        case IDC_BUTTON1:
            buf[0] = 0x03;
            WriteFile(hCommPort, buf, 1, &dwSize, NULL);
            ReadFile(hCommPort, buf, _countof(buf), &dwSize, NULL);
            if (buf[0] != 0x20)
            {
                MessageBox(hwndMain, TEXT("读取数据失败"), TEXT("提示"), MB_ICONWARNING);
                break;
            }
            buf[dwSize] = '\0';
            for (i = 1; i < (int)dwSize; i++)
            {
                if (buf[i] == '\0')
                    buf[i] = ' ';
            }
            ZeroMemory(str, sizeof(str));
            MultiByteToWideChar(20936, (DWORD)NULL, buf + 1, strlen(buf + 1), str, _countof(str));
            SetWindowTextW(hwndEdit1, str);
            break;
        case IDC_BUTTON2:
            buf[0] = 0x05;
            WriteFile(hCommPort, buf, 1, &dwSize, NULL);
            ReadFile(hCommPort, buf, _countof(buf), &dwSize, NULL);
            if (buf[0] != 0x20)
            {
                SetWindowText(hwndEdit1, TEXT("读取时间失败"));
                break;
            }
            DisplayTime(buf);
            break;
        case IDC_BUTTON3:
            SendTime();
            break;
        case IDC_BUTTON4:
            buf[0] = 0x01;
            WriteFile(hCommPort, buf, 1, &dwSize, NULL);
            ReadFile(hCommPort, buf, _countof(buf), &dwSize, NULL);
            if (buf[0] & 0x80)
            {
                if (buf[0] & 1)
                    SetWindowText(hwndEdit1, TEXT("成功切换为12小时制"));
                else
                    SetWindowText(hwndEdit1, TEXT("成功切换为24小时制"));
            }
            else
                SetWindowText(hwndEdit1, TEXT("切换失败"));
            break;
        }
        break;
    }
    return FALSE;
}

int WINAPI _tWinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance, LPTSTR lpCmdLine, int nCmdShow)
{
    InitCommonControls();
    DialogBox(hInstance, MAKEINTRESOURCE(IDD_DIALOG1), NULL, DlgProc);
    return 0;
}

【对话框】

【resource.h 资源头文件】
//{{NO_DEPENDENCIES}}
// Microsoft Visual C++ generated include file.
// Used by DS1302.rc
//
#define IDD_DIALOG1                     101
#define IDC_BUTTON1                     1001
#define IDC_EDIT1                       1002
#define IDC_EDIT2                       1003
#define IDC_BUTTON2                     1005
#define IDC_BUTTON3                     1006
#define IDC_BUTTON4                     1007

// Next default values for new objects
//
#ifdef APSTUDIO_INVOKED
#ifndef APSTUDIO_READONLY_SYMBOLS
#define _APS_NEXT_RESOURCE_VALUE        102
#define _APS_NEXT_COMMAND_VALUE         40001
#define _APS_NEXT_CONTROL_VALUE         1008
#define _APS_NEXT_SYMED_VALUE           101
#endif
#endif
