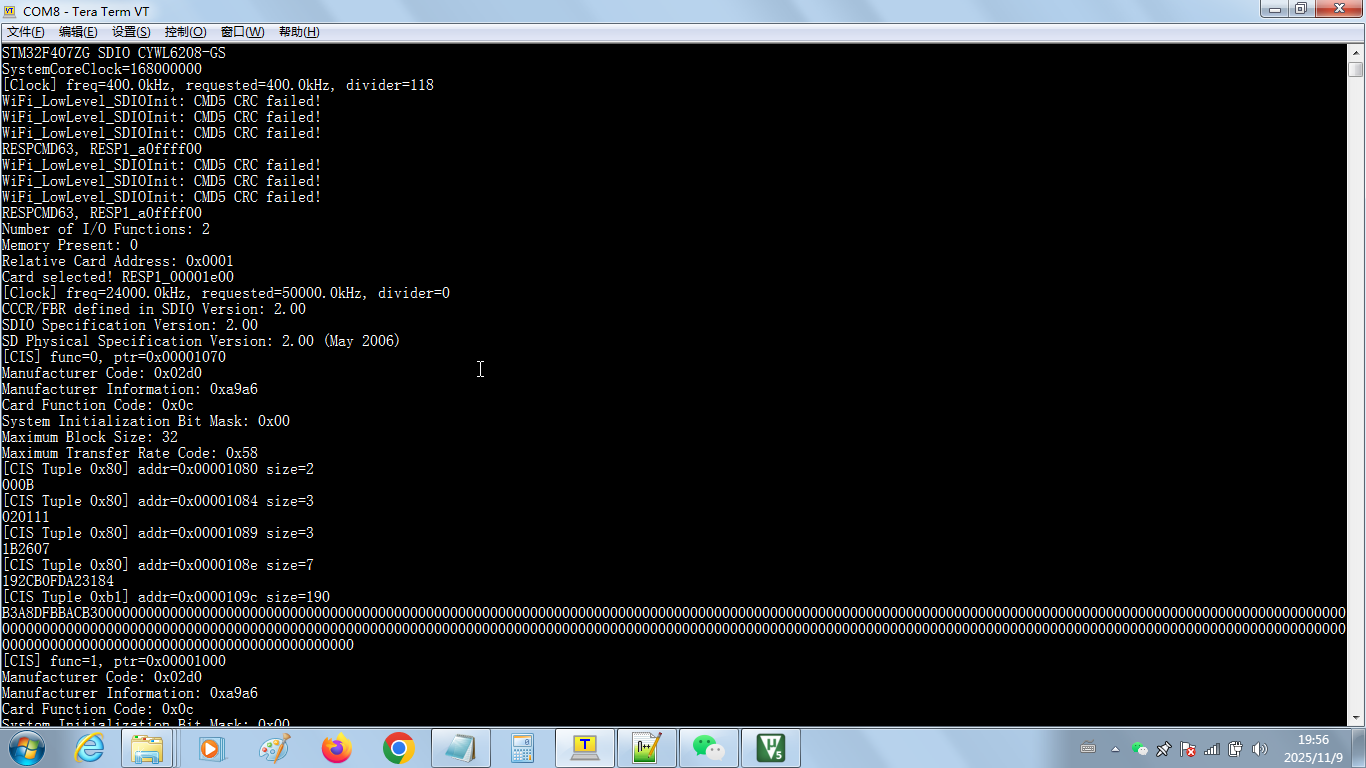

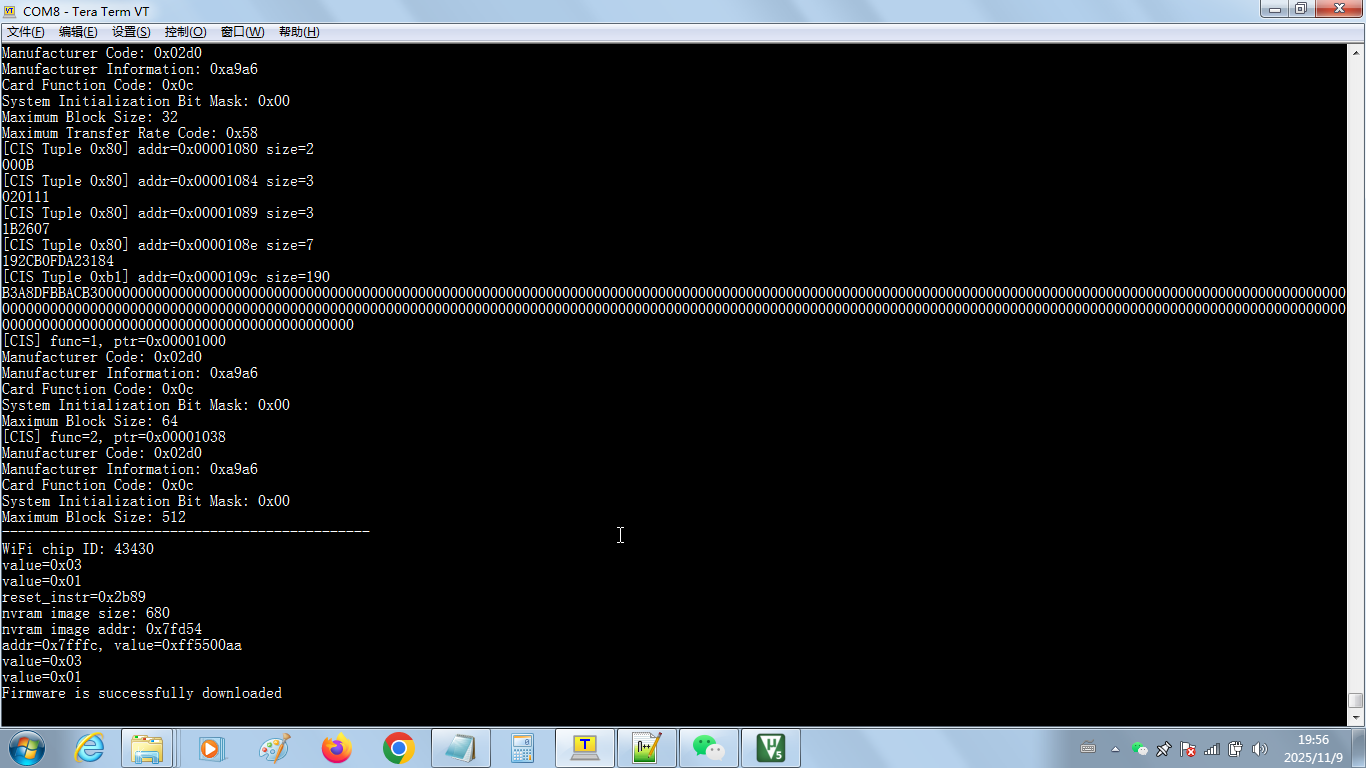

STM32F407ZG单片机SDIO驱动CYWL6208-GS WiFi模块下载固件成功，并且SDIO Function 2能成功启动。
单片机用的是8MHz晶振，SDIO接口采用四线模式，频率为24MHz，开启了DMA。
F407开发板SD卡槽上的上拉电阻不用拆。
WiFi模块上的WL_REG_ON复位引脚接PC7。
目前共有3篇帖子。
STM32F407ZG单片机SDIO驱动CYWL6208-GS WiFi模块下载固件成功
 |
|
|
SDIO Function 1里面的寄存器分为以下两类。
第一类是Backplane寄存器，其地址范围为addr>=0x18000000以及addr<=0x0fffffff，需使用WiFi_ReadBackplaneReg或WiFi_ReadBackplaneData函数读取。 第二类是普通寄存器，其地址范围为0x10000<=addr<=0x1ffff，需直接用WiFi_LowLevel_ReadReg或WiFi_LowLevel_ReadData函数读取。 两类寄存器的地址空间有重合，相同地址的两类寄存器是不同的寄存器，例如Backplane寄存器0x10002和普通寄存器0x10002是两个不同的寄存器。 读Backplane寄存器0x10002的方法是：先写普通寄存器0x1000c=0x00，然后写普通寄存器0x1000b=0x01，再写普通寄存器0x1000a=0x00，最后读0x0002这个地址得到Backplane寄存器的值。 |
|
现在f4完全调通了 接上扫描 连接都稳定 只要驱动起来其他的都有api没啥问题
 |
