簡介：木馬派(Mumap) 是一個基於瑞芯微RV1106G核心的開發板

復刻成本：￥100

開源協議： CC BY-NC-ND 3.0

創建時間：2024-10-19 14:00:02更新時間：2025-03-05 09:17:40

木馬派(Mumap) Linux卡片電腦開發板

木馬派(Mumap)是一個基於瑞芯微RV1106G核心的開發板。

RV1106 是一款高度集成的 IPC 視覺處理器 SoC，尤其適用於人工智能相關應用。
它基於單核 ARM Cortex-A7 32 位內核，集成了 NEON 和 FPU。有一個 32KB I 緩存、32KB D 緩存和 128KB 統一 L2 緩存。內置的 NPU 支持 INT4/INT8/INT16 混合操作，計算能力高達 0.5TOPs。此外，由於其強大的兼容性，基於TensorFlow/MXNet/PyTorch/Caffe 等一系列框架的網絡模型可以輕鬆轉換。RV1106 是新一代完全基於硬件的最大 500 萬像素 ISP（圖像信號處理器）。它實現了許多算法加速器，如 HDR、3A、LSC、3DNR、2DNR、銳化、去霧、伽瑪校正等。配合兩個 MIPI CSI（或 LVDS）和一個 DVP（BT.601/BT.656/BT.1120）接口，用戶可以構建一個同時接收來自 3 個攝像頭傳感器的視頻數據的系統。RV1106 內嵌的視頻編碼器支持 H.265/H.264 編碼。它還支持多流編碼。藉助這一功能，可以將攝像頭拍攝的視頻以更高解像度編碼並存儲在本地存儲器中，同時將另一個較低解像度的視頻傳輸到雲存儲中。為了加快視頻處理速度，還嵌入了一個擁有 22 個計算單元的智能視頻引擎。RV1106 內置 16 位 DRAM DDR3L，能夠承受苛刻的內存帶寬。它還集成了內置 RTC、POR、音頻編解碼
器和 MAC PHY。

1. 版型介紹
Mumap Mumap Pro
晶片   RV1106G2/G3   RV1106G2/G3
Wi-Fi+藍牙   2.4G WIFI6+BT藍牙5.2   2.4G+5G 雙頻WIFI
攝像頭接口   MIPI CSI 2-lane   MIPI CSI 2-lane
DPI接口   RGB666   RGB666
喇叭接口   有   有
USB   USB 2.0 Host/Device   USB 2.0 Host/Device
網口   10/100M   10/100M
觸摸   有   有
麥克風   單路   單路
RTC   有   有
SD-Card   有   有
默認存儲介質   NandFlash   eMMC
尺寸   70x45mm   70x45mm

3. 功能

說明：本項目借鑑網絡公開資料和原廠開發資料綜合製作的個人勞動成果，僅限個人研究使用，非本人授權禁止直接拿來商用。

項目所有外設均已測試通過✅

3.1 版本對比與核心功能說明

▌版本特性對比
普通版（Standard）​​ 與 ​Pro版​ 核心差異：

​存儲介質：
普通版採用NadnFlash存儲 / Pro版配備eMMC晶片
​接口優化：
移除排針引腳，升級GH1.25標準化接口（兼容泰山派原廠Debug線材）
​啟動兼容性：
全系支持SD-Card雙模啟動（存儲介質運行與系統啟動互不干擾）
​外設支持：
均完整保留以太網、WiFi、音頻等外設功能

3.2 模塊外設說明

▌硬件功能模塊詳解
​核心功能模塊
​無線通信​
▸ 集成雙模2.4G WiFi6+藍牙5.0模塊（AIC8800DC晶片組）
▸ 僅支持USB協議級數據傳輸

​音頻系統​
▸ 單聲道2W功率放大器
▸ 駐極體話筒麥克風

​視覺系統​
▸ MIPI-CSI攝像頭接口（兼容Lucxfox SC3336模組/300萬像素）
▸ 標準40Pin RGB屏幕接口（支持電容式觸摸屏）

​擴展與調試系統
​調試接口​
▸ UART串口調試系統
▸ Type-C三合一接口（供電/燒錄/USB主從切換）
注意⚠️ 使用WIFI時Type-C接口僅只能供電無法作為USB2.0接口使用

​網絡擴展​
▸ 10/100M自適應以太網口

​電源與存儲系統
​存儲方案​
▸ 板載SD卡槽（支持exFAT/FAT32格式擴展存儲）
▸ RTC實時時鐘（內置紐扣電池供電電路）



4. 復刻建議

本項目大量採用0402封裝，手工不好的可以趁此機會練練手

建議使用加熱台+熱風槍組合
加熱台焊接正面，熱風槍焊接背面
背面FPC座子建議電烙鐵焊接
eMMC版本建議購買植錫鋼網 4.1 特殊物料購買建議
物料名稱連結
駐極體話筒   點我
AIC8800DC WIFI6模塊   點我
屏幕   點我
RV1106G2電源套裝(作者售賣)   點我
4.2 其他說明

關於攝像頭模塊，作者使用的是Luckfox的官方攝像頭SC3336模塊，如果你也使用的是Luckfox的攝像頭請注意官方的排線不可以用因為它是反向的，需要購買0.5mm FPC軟排線 20P 同向
其他攝像頭模組手頭沒有暫時沒有匹配，後期根據反饋熱度在考慮適配其他型號的，或者手搓？？

4.3 未來展望

復刻和技術交流，問題諮詢請入扣扣群：1034434540

後期可能考慮做個全套APP、服務端、推流、分享鑒權的監控應用，在研究下Yolo的適配，看時間而定吧。有興趣的可以入群交流。



BOM

BOM下載在立創商城下單

ID Name Designator Footprint Quantity Manufacturer Part Manufacturer Supplier Supplier Part
1   24MHz   X1   CRYSTAL-SMD_4P-L2.0-W1.6-BL-A   1   TAXM24M4ZDBCCT2T   YJX(雅晶鑫)   LCSC   C388793
2   22R   R1,R8,R9,R10   R0402   4
3   1M   R2   R0402   1
4   12pF   C1,C2,C3,C4   C0402   4
5   32.768kHz   X2   CRYSTAL-SMD_2P-L2.0-W1.2   1   XKHEL89CGI-112YLC-32.768K   YXC(揚興晶振)   LCSC   C7500573

展開

附件

序號文件名稱下載次數
1

RV1106G PCB設計事項.pdf

   69
2


   36
3

Rockchip RV1106 Datasheet V1.1-20220427 zh.pdf

   42



https://oshwhub.com/yc_chen/rv1106g-dev-borad

做出來了。

接sdio接口的wifi藍牙模塊。

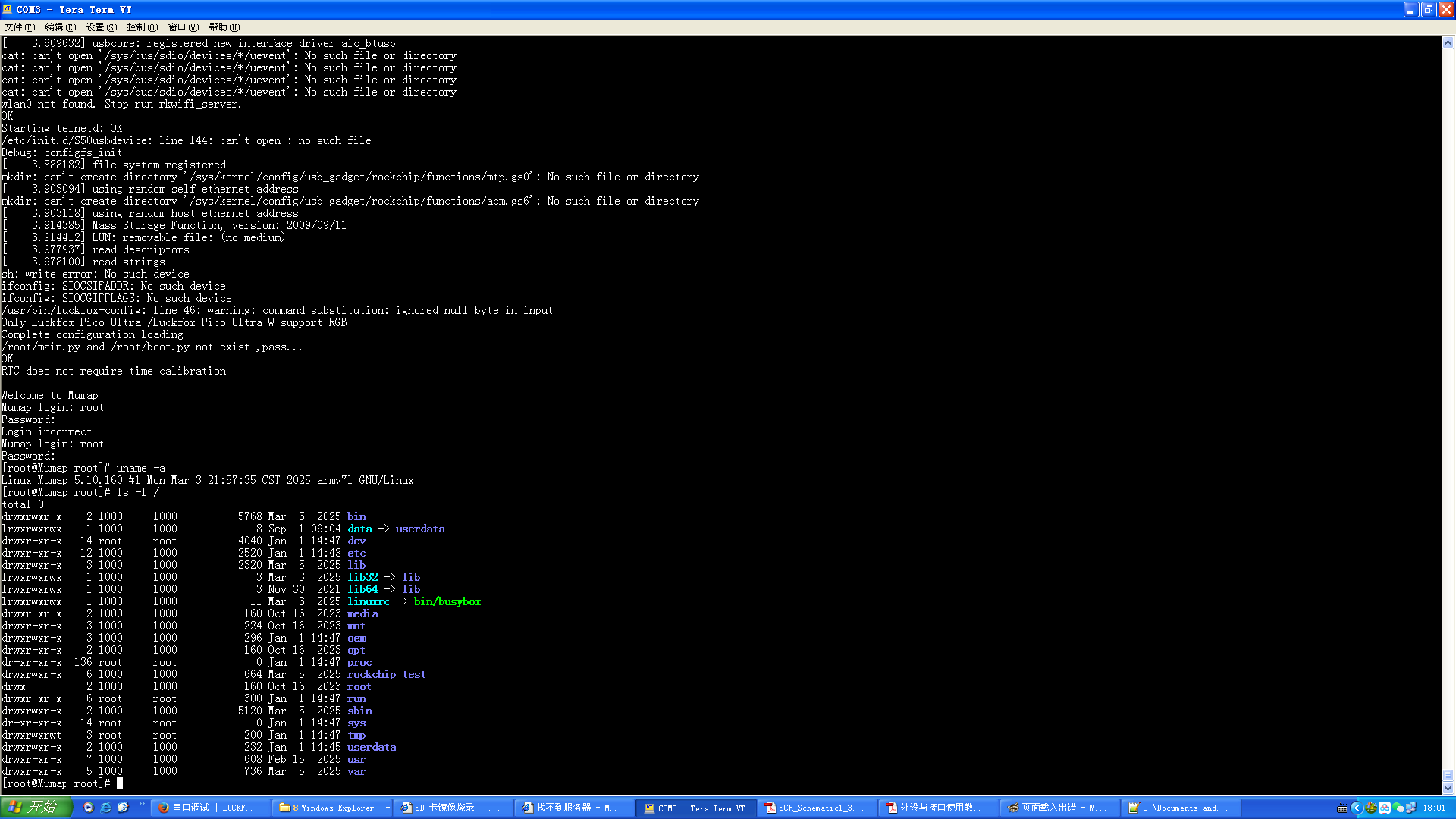

鏡像通過串口燒錄到了板載Flash晶片中。開機成功。

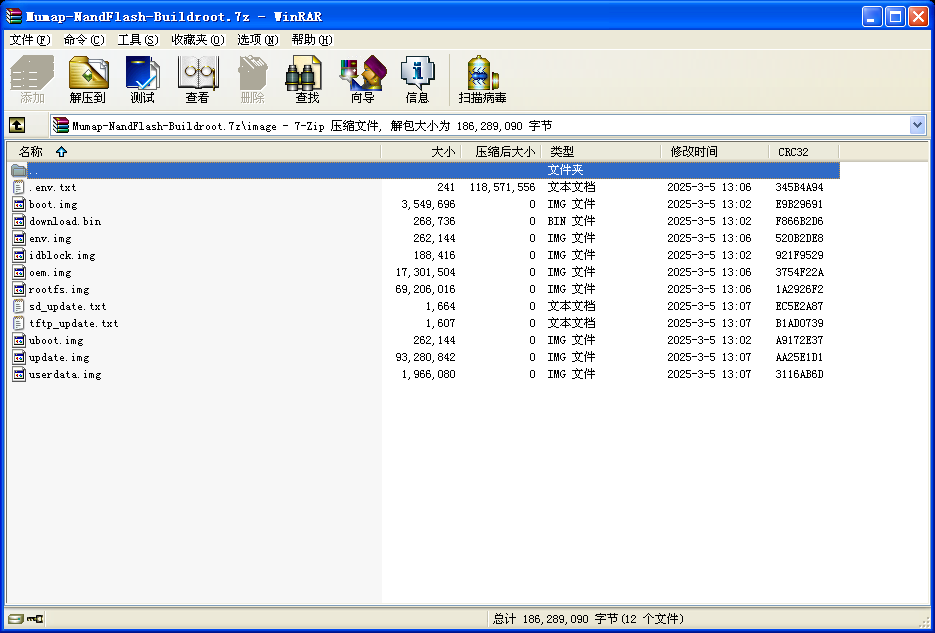

鏡像文件：Mumap-NandFlash-Buildroot.7z
要去木馬派的QQ群1034434540的群文件裏面下載。
